Как сделать линейный вход для плеера на штатной магнитоле.

Здесь описывается процедура установки MP3 плеера и его подключение к штатной магнитоле. После этой процедуры на штатной магнитоле появляется дополнительная кнопочка которой вы выбираете что будете слушать плеер или радио. Функционал магнитолы никак не меняется после доработки. Просьба статью сначала прочитать потом приступать к действиям.

      Для начала подберите переключатель на два положения и с двумя контактами " Коммутировать надо два аудио канала".

Собирайте всё по этой схеме:

Я подобрал кнопку даже подходящую по цвету к панели штатной магнитолы. Кнопку выпаял из старой автомагнитолы "Пионер".

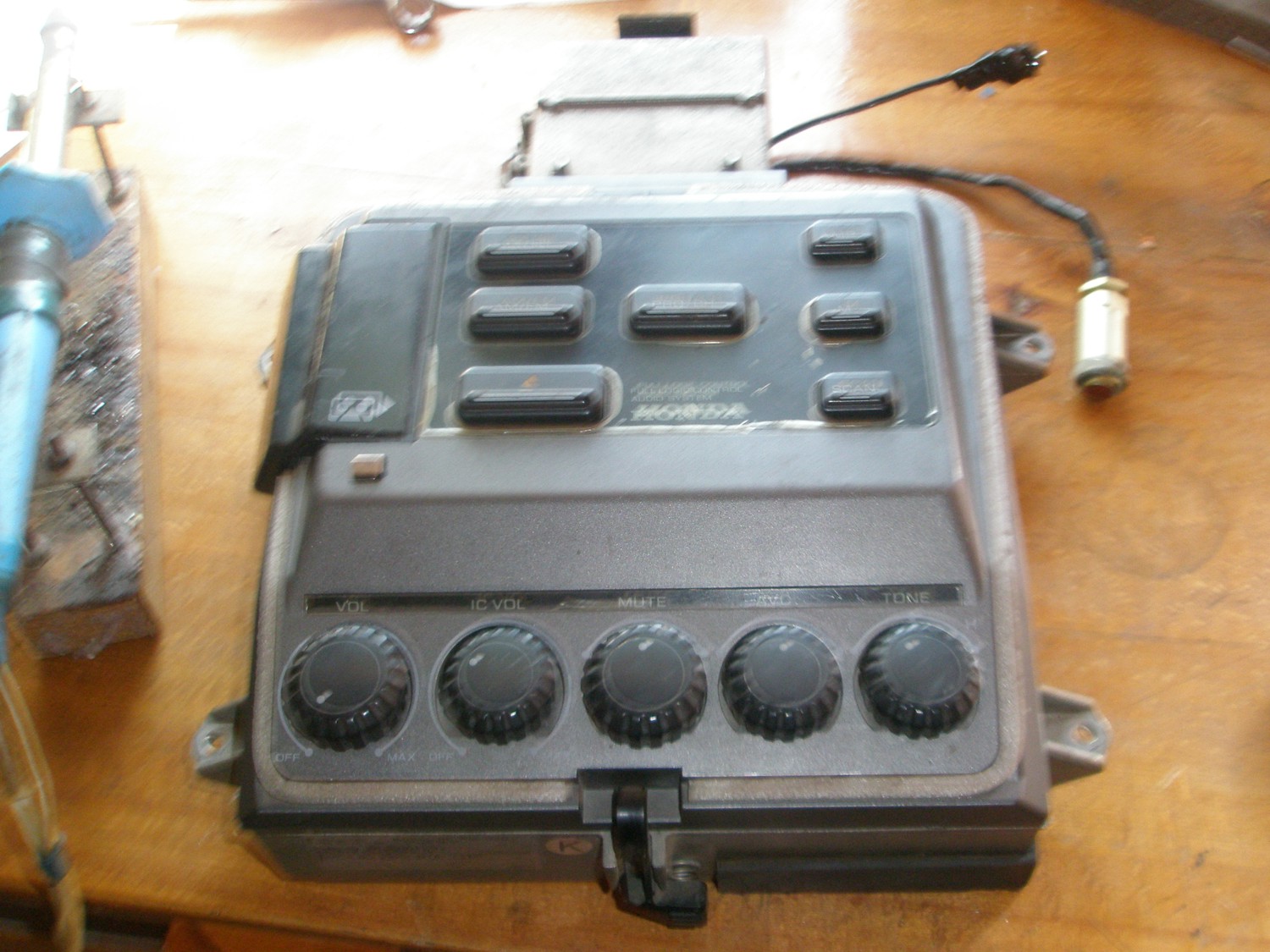

Аккуратно проделайте в корпусе магнитолы отверстие под переключатель.

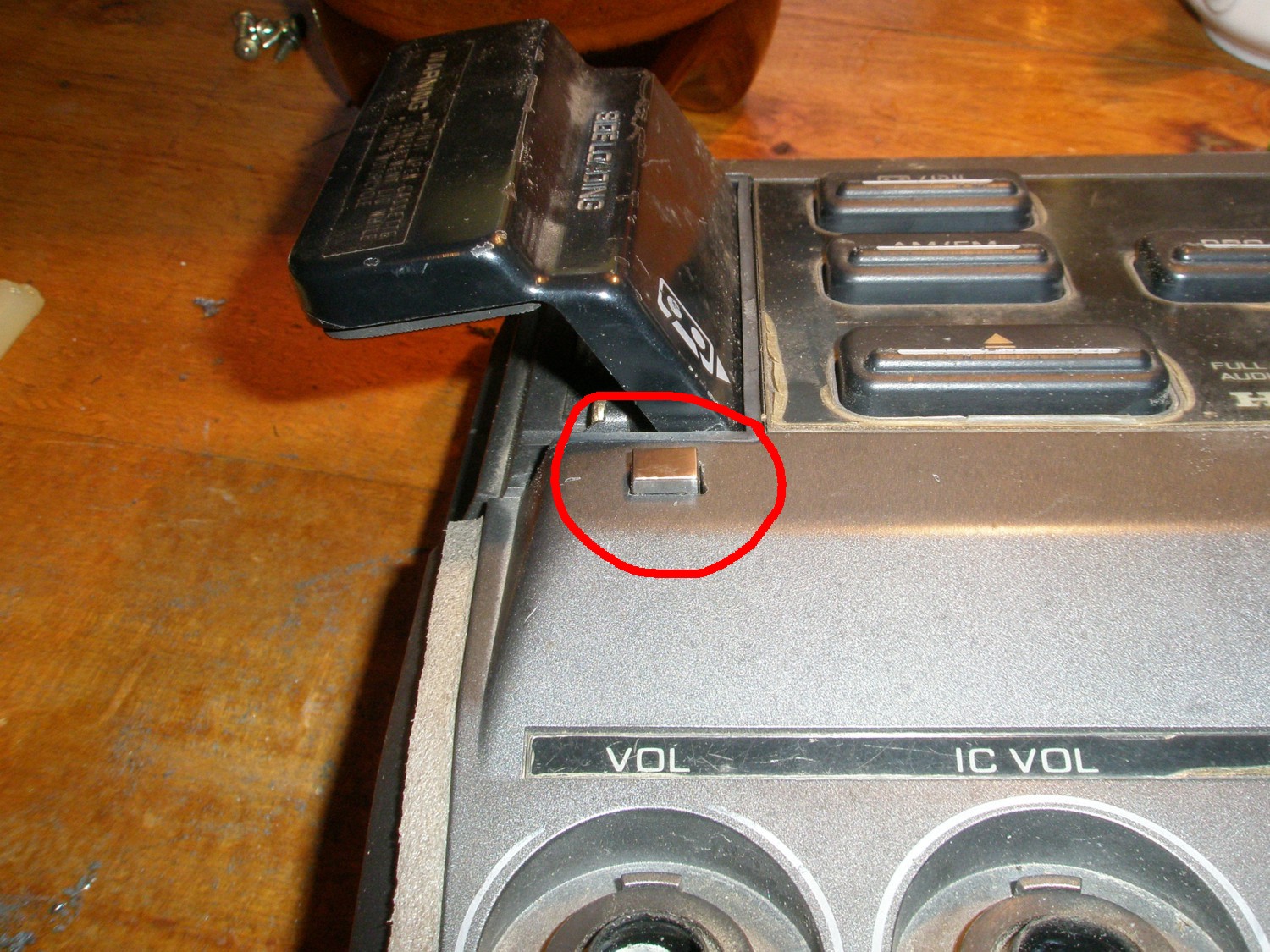

Установите переключатель, я кнопку просто приклеил на термоклей, Держится хорошо, на солнце клей не становится мягким.

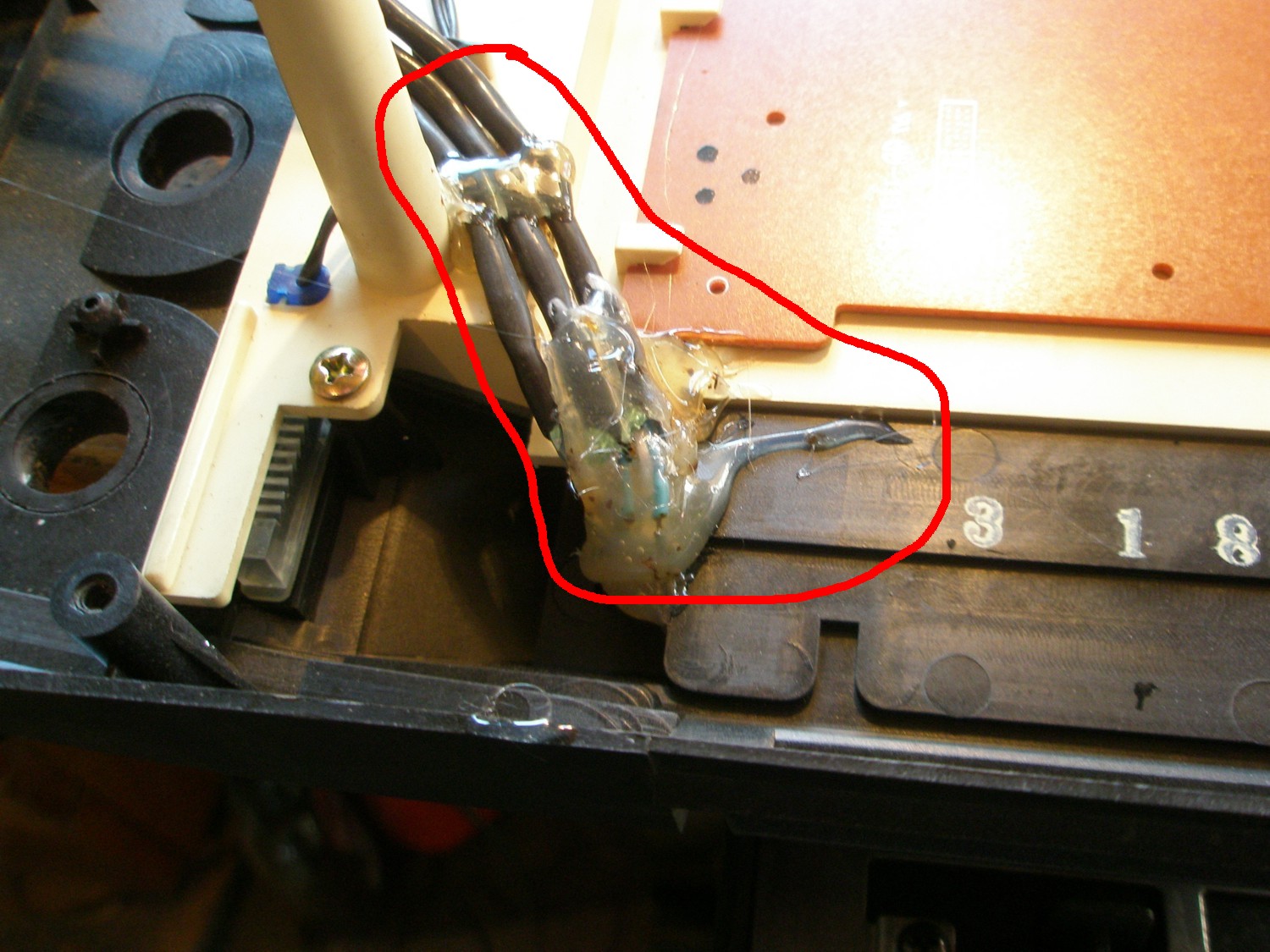

Затем к этой кнопке припаял три двухжильных экранированных провода, и все это дело залил тем же термоклеем.

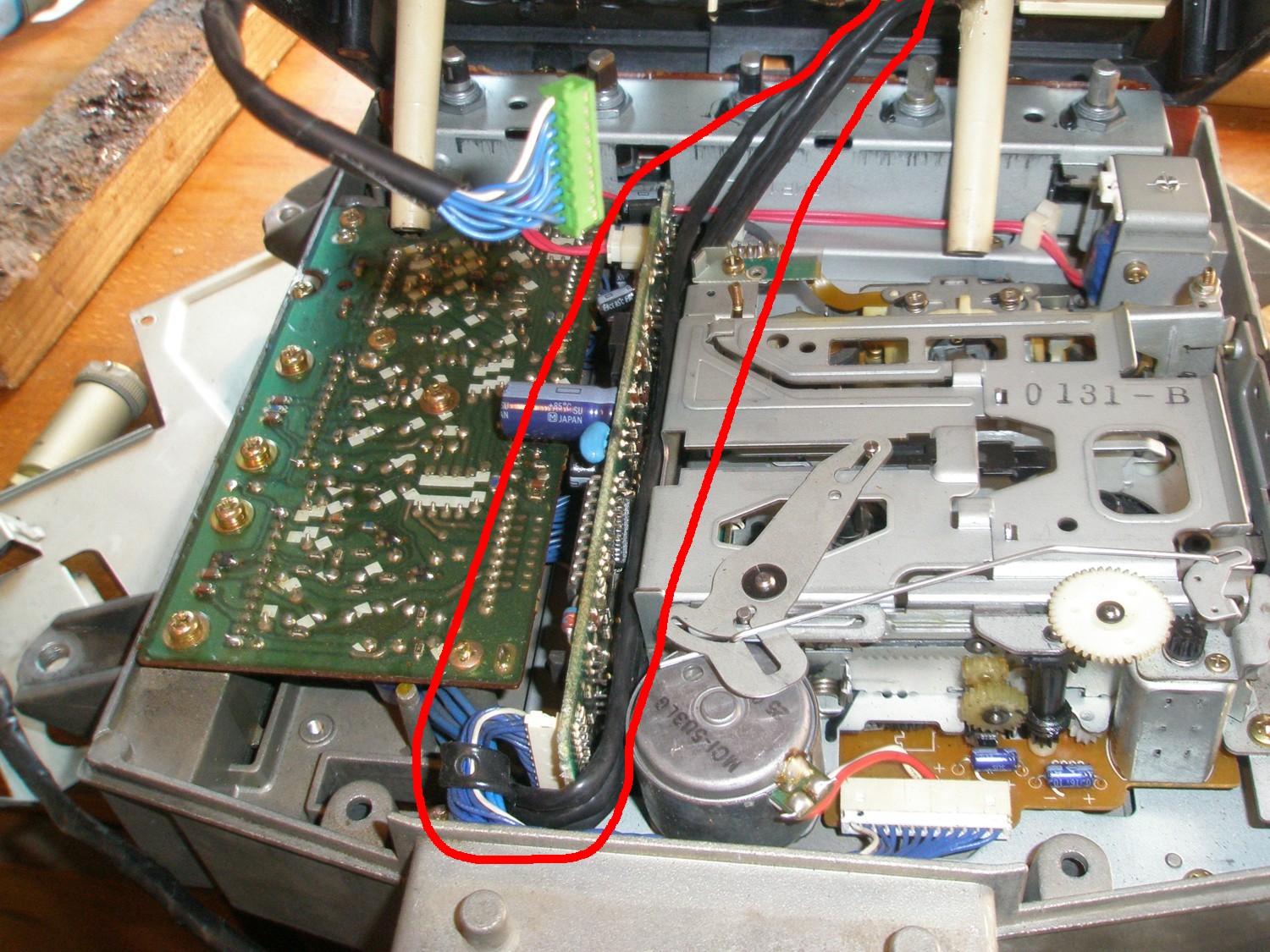

Провода можно уложить так:

Через отверстие через которое идут все остальные провода прокинул и свои.

Затем найдите синию микросхему как на фотографии (цвет может быть другим) перед ней посередине стоят два конденсатора, нужно у каждого из них выпаять по одной дальней ноге от микросхемы. Взаместо ног только что выпаянных конденсаторов впаиваем провода помеченные на схеме как "вход радио" , к выпаянным ногам конденсаторов припаиваем провода помеченные на схеме как "к магнитоле".

Спаиваем экраны вместе.

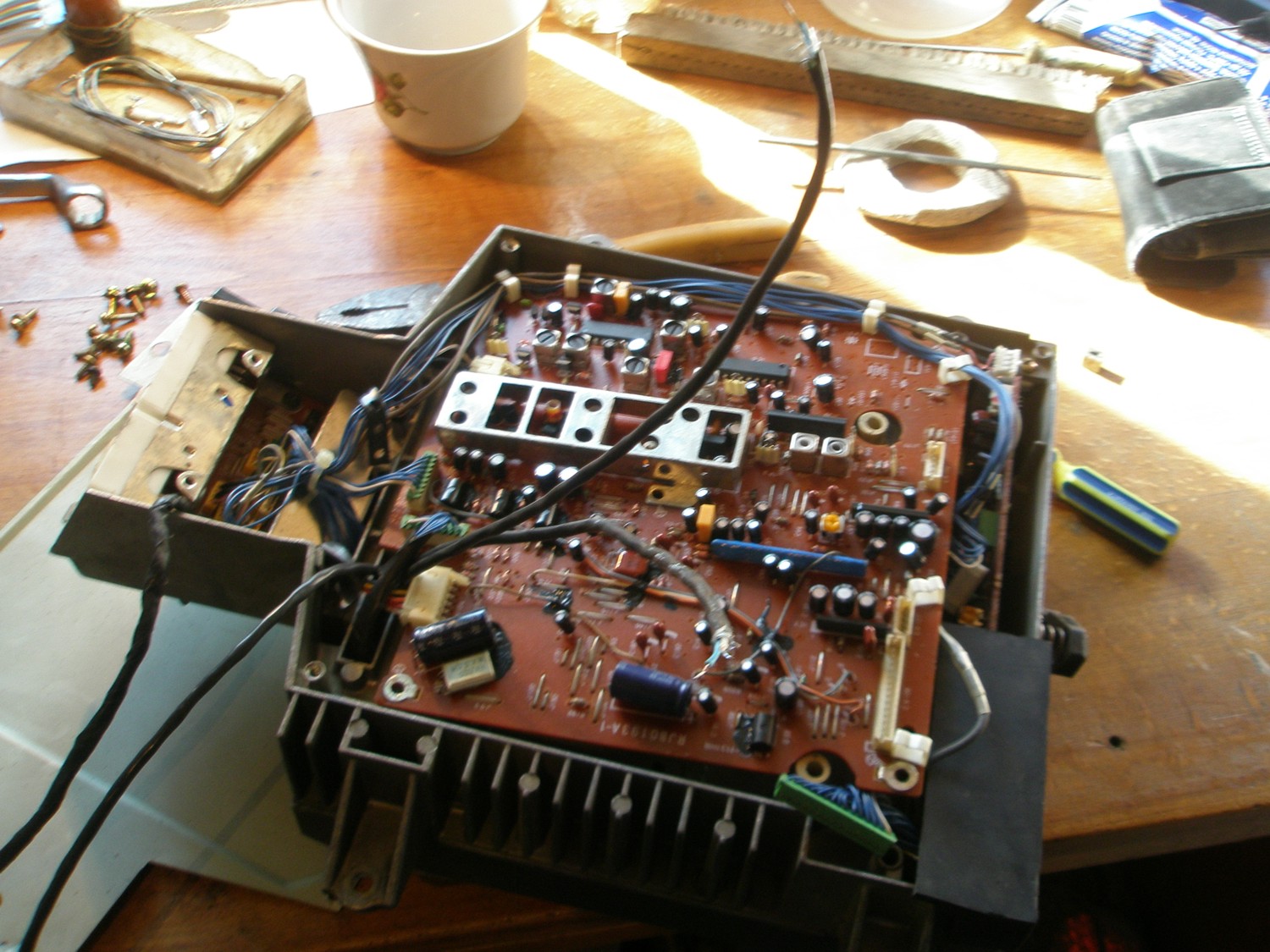

На фотографии смотрите как должно получится.

Затем магнитолу можно подключить к мотоциклу и проверить работоспособность линейного входа. В одном положении переключателя должно играть радио с магнитолы, в другом при прикосновении пальцами к оголенным проводам "линейного входа" должен возникать фон. Если это так то все сделано правильно и можно продолжать, если нет то ищите ошибку.

Конденсаторы у микросхемы залил термоклеем.

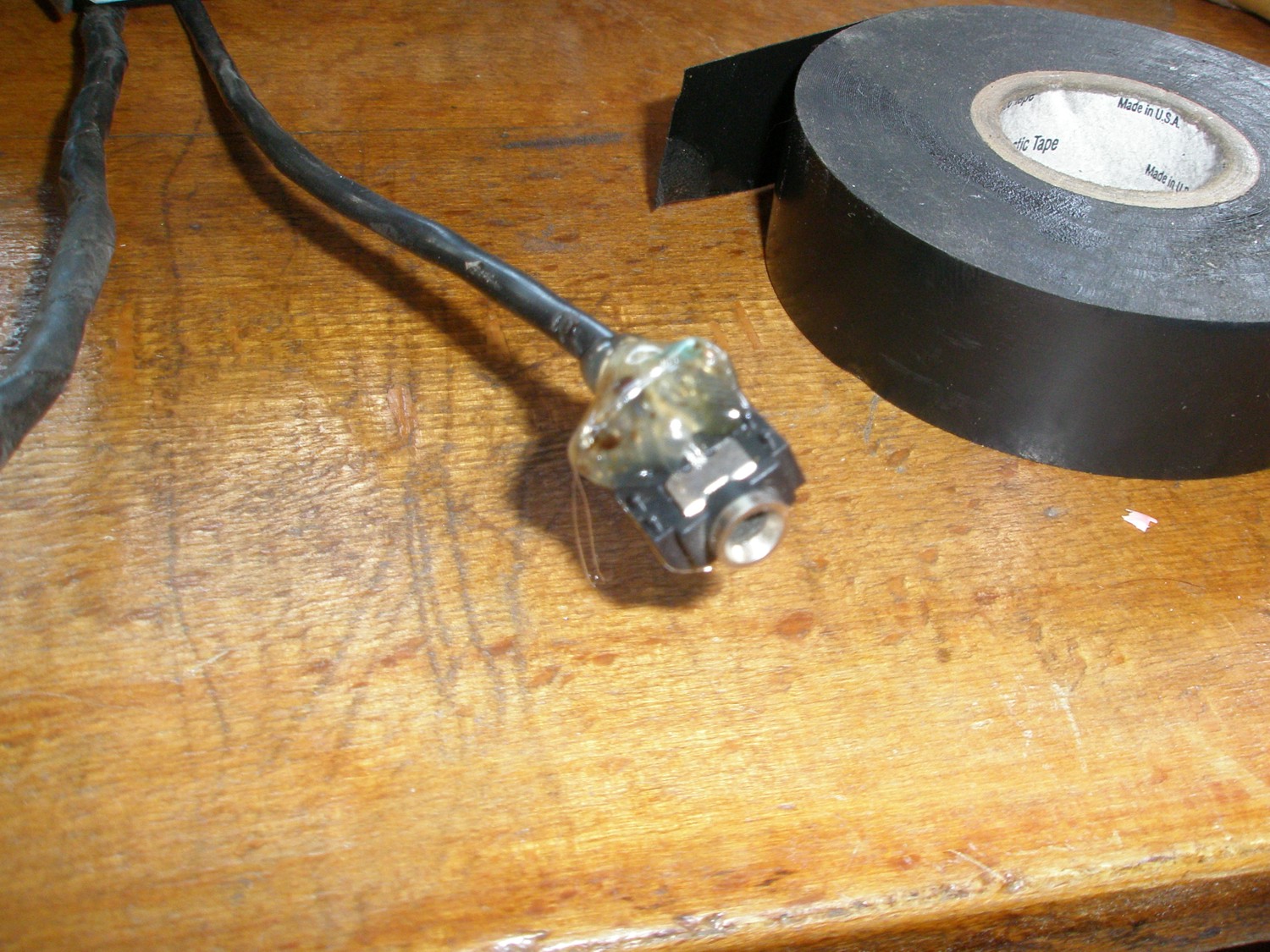

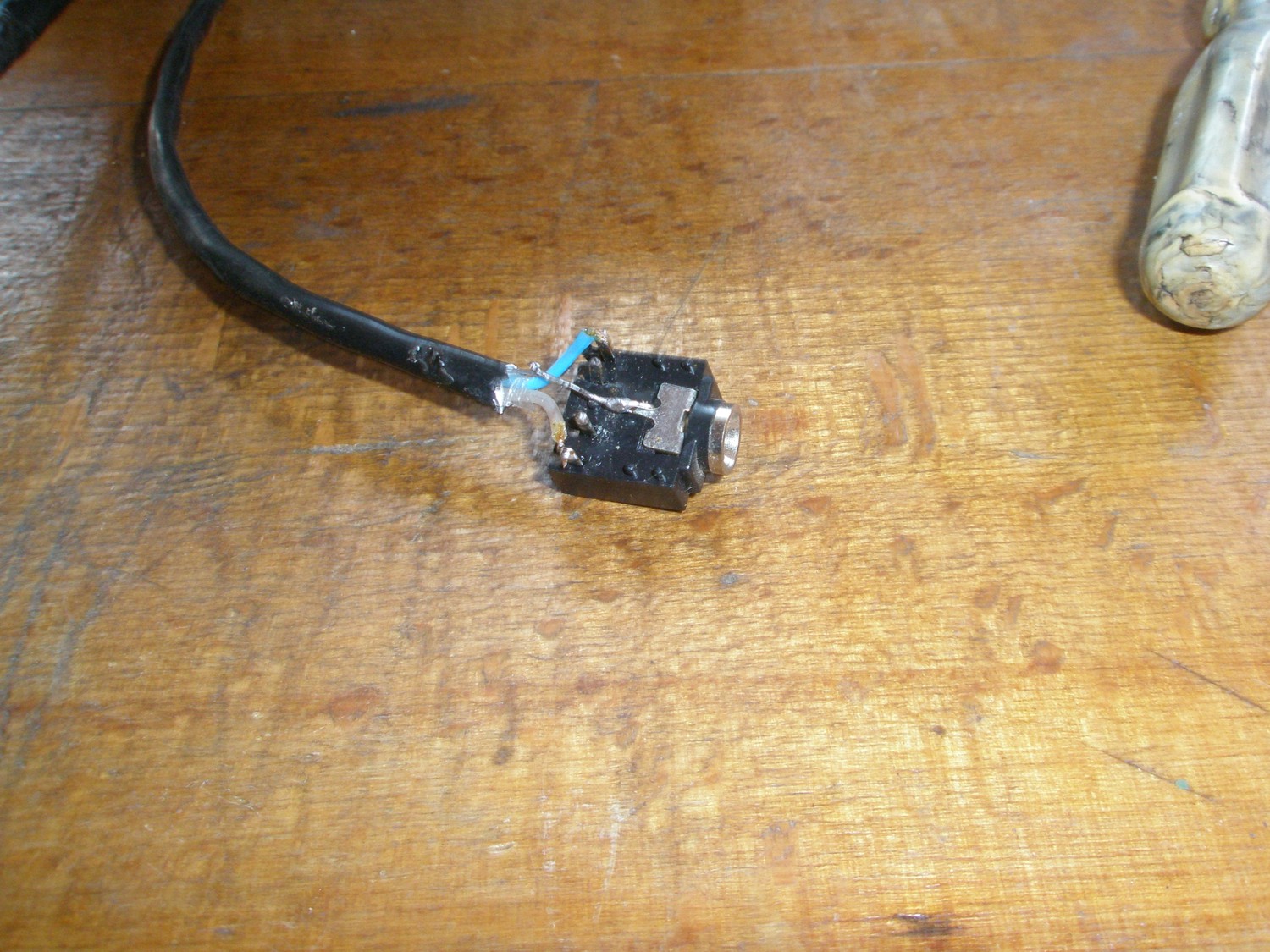

затем для удобства припаял к проводу "линейный вход" гнездо как стоят в плеерах под наушники, можете припаять любой другой.

и залил его термоклеем.

Магнитолу можно собирать. Провод "линейный вход" вывел через отверстие в нижней крышке у всех остальных гнёзд, там крышка прикручивается двумя болтами и есть большие отверстия в ней.

Работа с самой магнитолой окончена. Далее описывается как установить MP3 плеер и запитать его от борт сети.

Плеер лучше всего применить сенсорный, без кнопок. Чтоб если попадёт вода то это было для него нестрашно.

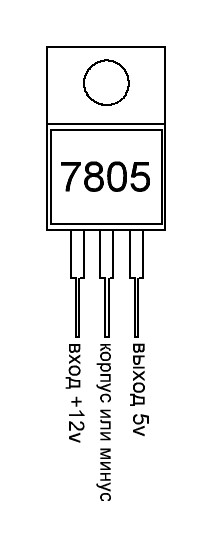

Я установил под крышкой стабилизатор который выдаёт 5v называется "7805" в любом радиомагазине скажите что надо стабилизатор "7805" и они вас поймут. В пластике проделал три маленьких отверстия, по среднему отверстию вывел провода от плеера (на фото №2). Провода использовал от наушников тоненькие. В крайних двух отверстиях установил болтики с плоскими шляпками (иначе плеер не закрывается) и прикрутил ими заднюю крышку плеера, к одному из болтиков прикрутил стабилизатор (на фото № 1). В самом плеере провода от наушников припаял к гнезду для наушников, другой провод к гнезду куда втыкается зарядка, паяйте аккуратно оставшийся лишний припой или перепутанные плюс с минусом может привести к порче плеера. К другим проводам припаял штекер от наушников.  Все, осталось только на стабилизатор подать питание которое можно взять тут же рядом от штекера магнитолы.

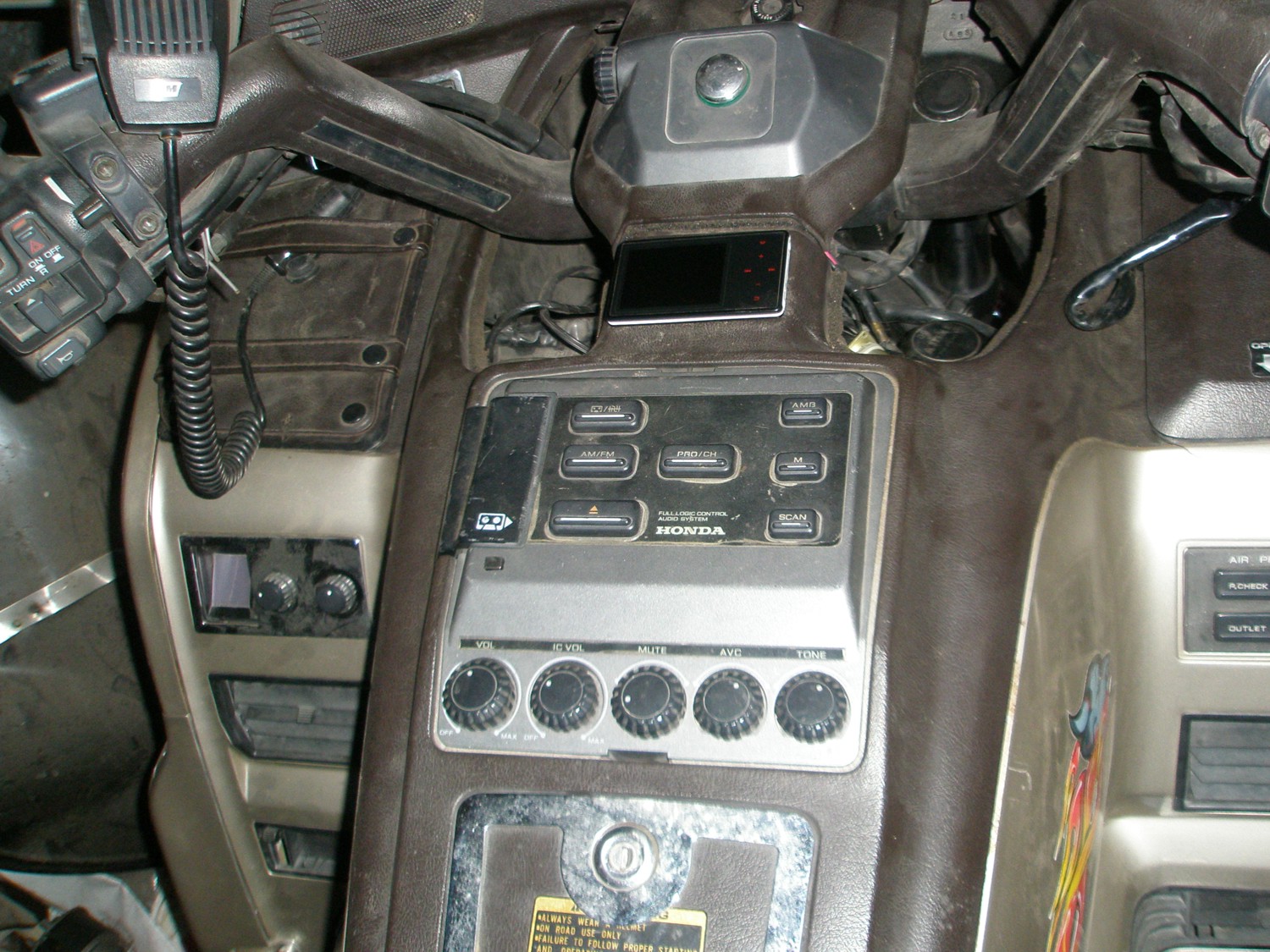

В итоге получилось вот что:
